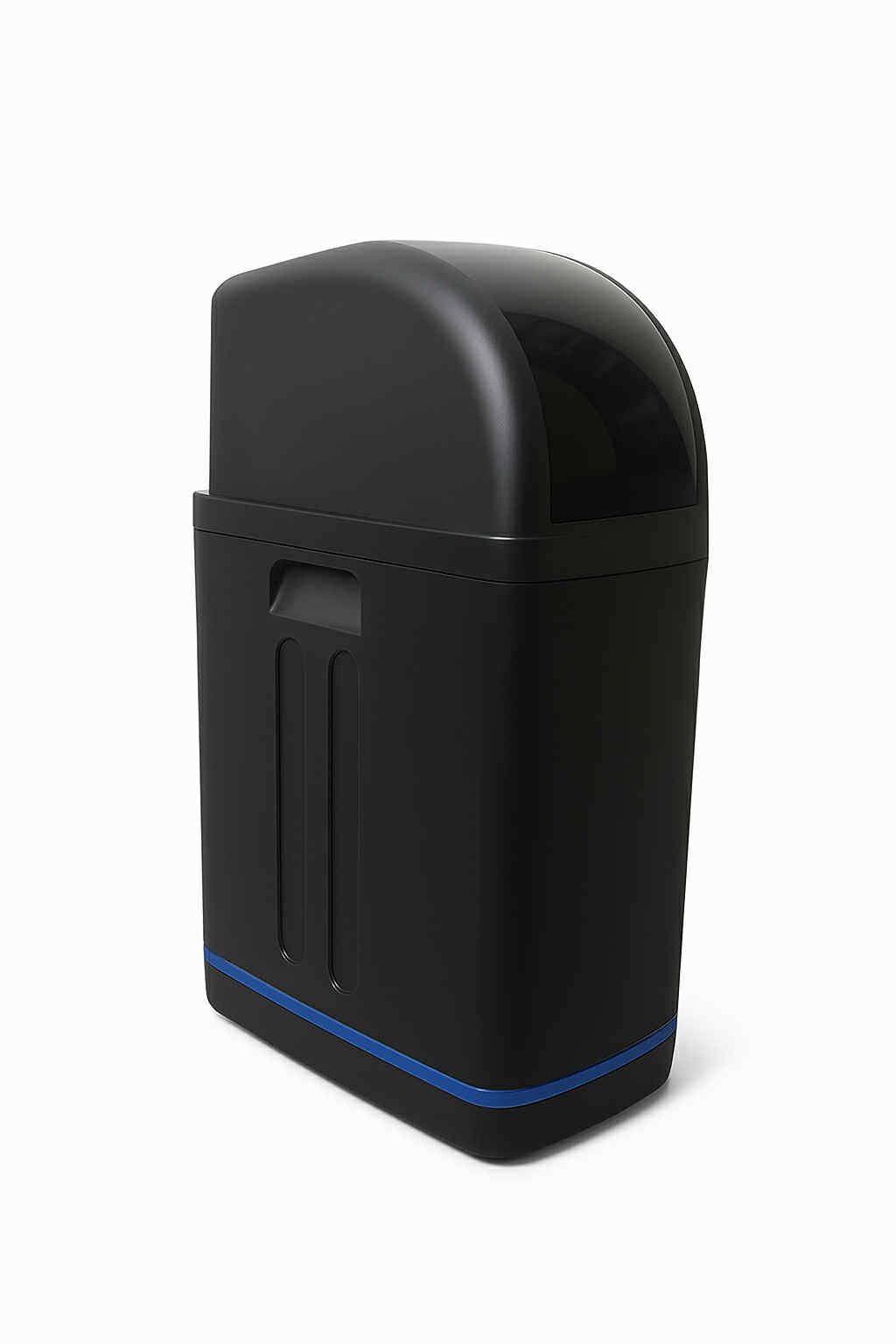

Vandens minkštinimo filtras ŠOMIS A-10R

Automatiškai regeneruojami (savaime atsiplaunantys) vandens minkštinimo filtrai skirti šalinti iš vandens
„kietumo“ druskas (vandens minkštinimas), t.p. nedidelius geležies kiekius jonų mainų būdu. Sukauptos,
filtravimo užpilde kietumo druskos periodiškai (periodiškumas priklauso nuo realiai sunaudotų vandens
kiekių) pašalinamos į drenažą (kanalizaciją) filtro regeneracijos (atsiplovimo) metu. Užpildo, jonų mainų,
imlumo gebai atstatyti naudojama druska (NaCl).
Naudojimas. Automatiniai vandens minkštinimo filtrai A10R reikalingi, kai vandenyje aptinkamas didelis
vandens kietumas ar padidėjęs geležies kiekis, o įrenginai pvz. gali būti naudojami butuose, kavinėse,
privačiuose namuose ir visur kitur, kur sunaudojamo vandens kiekis per mėnesį 2-25m³ (išsami įrengimų
tinkamumo informacija pateikiama lentelėje, aprašymo apačioje). Filtrai naudojami siekiant apsaugoti
vandens šildymo įrenginius (katilus, boilerius, dujines kolonėles), santechninę įrangą, buitinę techniką
(indaploves, skalbimo mašinas, vandens šildymo įrengimius) t.p. naudojamo vandens savybėms pagerinti.
Įrangos komplektacija. Filtrai sukomplektuoti pilnai automatiniais valdymo vožtuvais, kurie filtro
regeneracijas (atsiplovimus) vykdo pagal realiai sunaudotus vandens kiekius. Veikimo principas, sandara,
reguliavimas ir nustatymai pateikti naudojimo Instrukcijoje. Filtravimo įrangos „bazė“ - standartinių
išmatavimų slėginiai korpusai, pagaminti iš armuoto poliakrilo. Gaminiai atitinka higienos, saugumo bei
technologinius reikalavimus. Filtravimo terpė: katijonitas. Integruota talpa druskos tirpalui paruošti. Talpa
pilnai sukomplektuota (druskos pasiurbimo, vandens užpilimo, apsauga nuo vandens perpylimo
mechanizmais bei jungtimis). Vandens paruošimo įrenginys A10R skirtas vandens minkštinimui. Suminkštintas vanduo gali būti naudojamas buitinėms reikmėms.
Minkštinimo įrengimų veikimas pagrįstas karbonatinio kietumo šalinimu filtruojant vandenį per katijonito dervą. Derva regeneruojama druskos tirpalu. Filtras yra užpildytas stipriai rūgštiniu katijonitu. Laikantis visų eksplotacijos taisyklių, užtikrinamas likutinis vandens kietumas iki – 0,5 mmol/l.
Naudojimo sąlygos:
Reikalavimai minkštinamo vandens kokybei: pakibusios dalelės – ne daugiau 5 mg/l; bendras kietumas – < 5 mmol/l; bendras druskingumas – < 1000 mg/l; bendras geležies kiekis – < 0,5 mg/l; laisvas chloras – < 1 mg/l; temperatūra – 5–35 oC; įeinančio vandens slėgis – min 2 atm.
Tuo atveju jei vandens kokybės rodikliai neatitinka aukščiau pateiktų reikalavimų, būtina statyti pirminio apdorojimo įrangą (pvz. nugeležinimą, dechloraciją ir t.t.)

Technologonio proceso aprašymas:
Įrangos veikimas paremtas jonų mainų procesu, kurio metu Na+ jonai pakeičia kalcio ir magnio jonus. Katijonitinis filtras dirba periodiškai: persijungdamas iš serviso režimo į regeneraciją ir atgal. F iltro persijungimas iš vieno režimo į kitą vyksta automatiškai po 18 sekundžių, kai įtaisytas skaitliukas užfiksuoja užprogramuotą praėjusio vandens kiekį. Iškart po persijungimo filtras regeneruojamas, po regeneracijos jis pereina į serviso režimą. Jonitinė derva turi ribotą imlumą kalcio ir magnio jonams, dėl to po tam tikro išvalyto vandens kiekio, yra atliekama filtro regeneracija. Stipriarūgštinė katijonitinė derva yra regeneruojama druskos tirpalu. Regeneracijos metu Na+ jonai pakeičia proceso metu sulaikytus kalcio ir magnio jonus, kurie pašalinami kartu su praplovimo vandeniu į drenažą su hidro užtvara. Visos regeneracijos stadijos atliekamos automatiškai panaudojant įeinančio vandens slėgį. Koncentruotas druskos tirpalas bake susidaro tam tikro vandens kiekio ir tabletuotos druskos (NaCl) kontakto metu. Periodiškai druskos bakas papildymas tabletuota druska. Regeneracijos procesas susideda iš sekančių ciklų:
2 ciklas – atbulinis praplovimas, vandens srautas teka iš apačios į viršų. Šio proceso metu supurenama jonitinė derva bei pašalinamos susikaupusios nuosėdos.
3 ciklas – dervos apdorojimas druskos tirpalu bei lėtas praplovimas. Koncentruotas 26% druskos tirpalas iš druskos bako pasiurbiamas į valdymo vožtuvą, kur ežektoriuje skiedžiamas vandeniu iki 7-10 %. Toliau tirpalas paduodamas į filtrą (srautas teka iš viršaus į apačią). Pasibaigus druskos tirpalui druskos bake, lygiai tokiu pačiu greičiu vyksta lėtas dervos praplovimas vandeniu.
4 ciklas – druskos bako užpildymas.
5 ciklas – greitas praplovimas, kurio dėka sutankinamas dervos sluoksnis, bei pašalinami likutiniai druskos tirpalo likučiai.
